滤芯端盖圆周漏气的原因(滤芯合缝的两种形式)

日期:2022-08-01    发布人:杭州菲贝   阅读量:0

在滤芯完整度检测中,端盖圆周漏气是常见缺陷。究其原因有如下几点:

① 胶黏剂倒在端盖时,内里产生气泡;

② 胶黏剂“流淌”指标不够(胶液不能充填缝隙);

③ 胶黏剂量不够充足;

④ 胶黏剂配比失调;

⑤ 工作环境温度过低;

⑥ 滤层端面高低不平或纤维绒毛过多;

⑦ 胶黏剂中填料水分大。

合缝种类大致有两种:机械压片压合;胶黏剂粘合。

V形片压合缝

V形片压合

10-3(a)种形式是最早、最常用的压合方式,外表看上去,压片夹在滤层各个褶子之间。图10-3(b)种形式的压片暗藏在打褶内圈上,外观较好。缺点是完整性试验时不容易观察到泄漏点,估计的位置也不容易修补。图10-3(c)种形式是参照德国合缝形式用胶液将矮小的合缝添补1/2牙高位置,既外表美观又保证密封。合缝用V形压片应该采用LF21防锈铝板,它柔软而有一定刚度,尤其对滤层有钢网外衬的结构,它可以透过网丝压合到滤层表面。那种使用黄铜片、紫铜 片甚至薄钢板的压合,不仅不符合用材规范,也因它们光滑硬挺的表面造成压合 不能严实合缝。铜板的锈蚀和化学反应也会造成油液污染加重。

滤芯合缝的两种形式

胶粘合缝

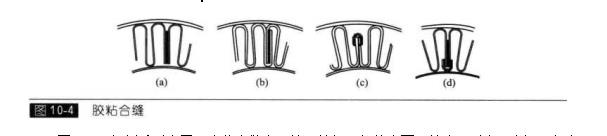

胶粘合缝工艺起源于国外,优点是粘合处不容易泄漏,目前,国内也开始采纳。胶粘合缝也有多种形式(图10-4).10-4(b)(d)属于暗藏合缝点,外观较好,但粘合面积较大;(a)、(c)两种形式胶合面积小,但它们有较好的工艺性。总体说来,胶粘合缝保证了不泄漏,但工艺性差。任何胶液都不是涂上就可粘牢,必须借助外力压合。这种不可缺少的小环节,如果不在意就会给批量生产带来不小的麻烦。
